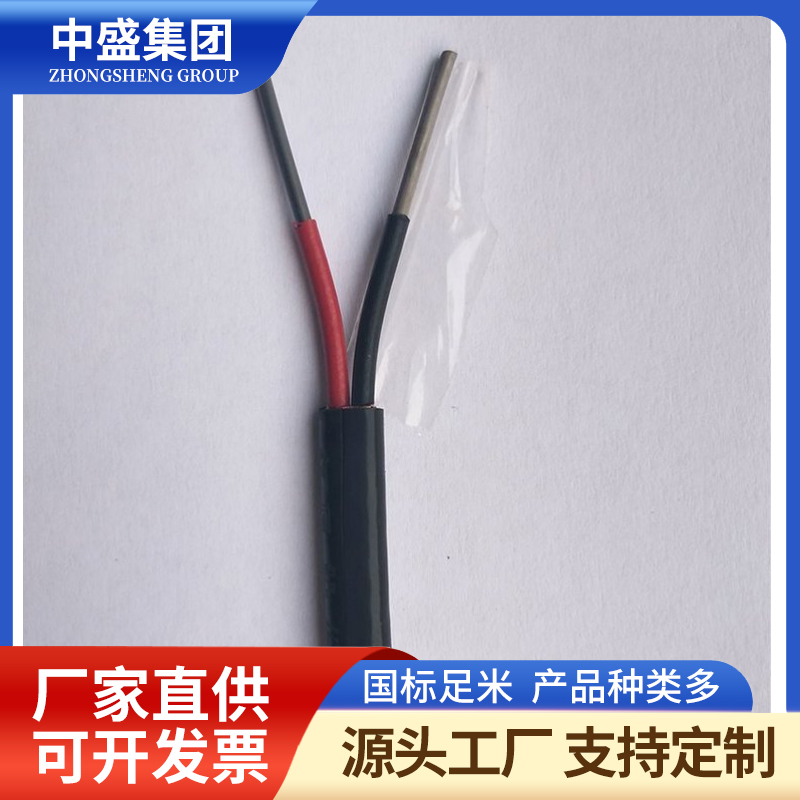

- 產品名稱：高溫補償電纜熱電偶補償導線ZRC-KX-HS-FFP2 2*1.5
- 瀏覽：
- 添加時間：2022-06-30 10:49:29
- 推薦度：
全稱:聚氯乙烯絕緣和護套一般用精密級K分度熱電偶用補償導線
導體材質: 正極為鎳鉻----負極為鎳硅 熱電偶分度號K型
絕緣材料:氟塑料絕緣 顏色:正極為紅色 負極為黑色
護套材料:氟塑料護套 顏色:灰色 溫度:-20--70
可根據需要提供聚乙烯(Y)絕緣、 交聯聚乙烯(YJ)絕緣補償電纜。
絕緣電阻: 25MΩ.km
電壓試驗:1000 V/1min
阻燃性能:符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差:精密級 8137 ±60(±1.5℃)
現貨供應ZR-KX-Hs-FFP2*1.5補償導線規格參數
規格 | A類導體 | R類導體 | 20℃時往復電阻值 ≤Ω/m |
2×0.5 mm2 | 1/0.80 | 7/0.30 | 2.20 |
2×1.0 mm2 | 1/1.13 | 7/0.43 | 1.10 |
2×1.5 mm2 | 1/1.37 | 7/0.52 | 0.73 |
2×2.5 mm2 | 1/1.76 | 19/0.41 | 0.44 |
現貨供應ZR-KX-Hs-FFP2*1.5補償導線型號說明:
1、其它型號補償導線如:KC、JX、SC、EX、NC、TX等，只需改寫型號的*項，如:EX-G-VV、TX-H-FVP等;
2、需導體為多股軟芯時，應在原型號后加“R”表示，如:TX-G-VVPR;
3、還可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如:復合鋁帶(P3)、復合銅帶(P2);
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝;加“-32”表示鋼絲鎧裝。
現貨供應ZR-KX-HA-FFP2*1.5補償導線的規格范圍
| 名稱 | 線芯對數 | 標稱截面 mm2 | 線芯結構 | |
| A | B | |||
| 補償導線 | 1 | 0.5 1.0 1.5 2.0 | 1/0.80 | 7/0.30 |
| 1/1.13 | 7/0.43 | |||
| 補償電纜 | 1~19 | 1/1.37 | 7/0.52 | |
| 1/1.76 | 19/0.41 | |||
現貨供應ZR-KX-HA-FFP2*1.5補償導線的主要技術要求
| 產品型號 | 補償導線及電纜線芯 | 補償導線絕緣層著色 | 配用熱電偶分度號 | ||
| 正極 | 負極 | 正極 | 負極 | ||
| SC or RC | 銅 | 銅鎳0.6 | 紅 | 綠 | S(鉑銠10-鉑)或 R(鉑銠13-鉑) |
| KCA | 鐵 | 銅鎳22 | 紅 | 藍 | K(鎳鉻-鎳硅) |
| KCB | 銅 | 銅鎳40 | 紅 | 藍 | |
| KX | 鎳鉻10 | 鎳硅3 | 紅 | 黑 | |
| EX | 鎳鉻10 | 銅鎳45 | 紅 | 棕 | E(鎳鉻-銅鎳) |
| JX | 鐵 | 銅鎳45 | 紅 | 紫 | J(鐵-銅鎳) |
| TX | 銅 | 銅鎳45 | 紅 | 白 | T(銅-銅鎳) |
| NC | 鐵 | 銅鎳18 | 紅 | 灰 | N(鎳鉻硅-鎳硅) |
ZR-KX-gS-VVPR2*1.5補償導線的使用分類、等級及護套著色
使用 分類 | 標志 代號 | 允差等級及標志 | 護套著色 | |||
| 普通級 | 精密級 | 普通級 | 精密級 | 本安型 | ||
| 一般用 | G | / | S | 黑色 | 灰色 | 藍色 |
| 耐熱用 | H | 黑色 | ****** | 藍色 | ||
